Что покажет МРТ, КТ, УЗИ при выявлении артроза плечевого сустава

МРТ, КТ, УЗИ в диагностике артроза плечевого сустава

Магнитно-резонансная томография при артрозе плечевого сустава выявляет следующие анатомические признаки:

На Т1-взвешенных изображениях определяется снижение высоты суставной щели с истончением суставного хряща и субхондральным склерозом головки плечевой кости и суставной поверхности лопатки.
На Т2-взвешенных изображениях визуализируются гиперинтенсивные участки субхондрального костного отёка, изменения в структуре хряща с его фрагментацией и истончением.
На изображениях с подавлением сигнала от жира подчёркивается наличие отёка костного мозга, деформация суставных поверхностей и скопление жидкости в суставной полости.
В режиме с подавлением сигнала от воды фиксируются участки с неоднородной структурой суставного хряща и капсулы, а также признаки синовита при наличии воспалительных изменений.
В режиме динамического контрастного усиления определяется усиление васкуляризации синовиальной оболочки в зоне активного воспаления.
В режиме трёхмерной реконструкции визуализируется пространственное взаимоотношение элементов сустава, деформация суставной впадины и плечевой головки.

Диагностические преимущества МР-томографии

МРТ позволяет детально визуализировать следующие диагностические параметры:

• Толщина суставного хряща и степень его истончения с определением зоны повреждения.
• Структура субхондральной кости с выявлением участков отёка, склероза и кистозных изменений.
• Степень деформации суставных поверхностей при прогрессировании дегенеративных изменений.
• Состояние суставной капсулы и наличие признаков реактивного синовита.
• Структура и целостность ротаторной манжеты плеча при сопутствующих повреждениях.
• Степень васкуляризации синовиальной оболочки при выраженном воспалении.

Диагностические ограничения МР-сканирования

Магнитно-резонансная томография имеет ряд ограничений, и с её помощью не всегда удаётся точно визуализировать следующие аспекты:

• Ранние изменения суставного хряща без выраженного снижения сигнала.
• Тонкие костные разрастания (остеофиты) без сопутствующего костного отёка.
• Начальные признаки деформации суставной впадины без нарушения контуров.
• Малые кисты в субхондральной кости без увеличения объёма и отёка.
• Точная характеристика кальцинатов без их выраженной гипоинтенсивности на стандартных последовательностях.
• Структура поверхностных связок при минимальных дегенеративных изменениях.

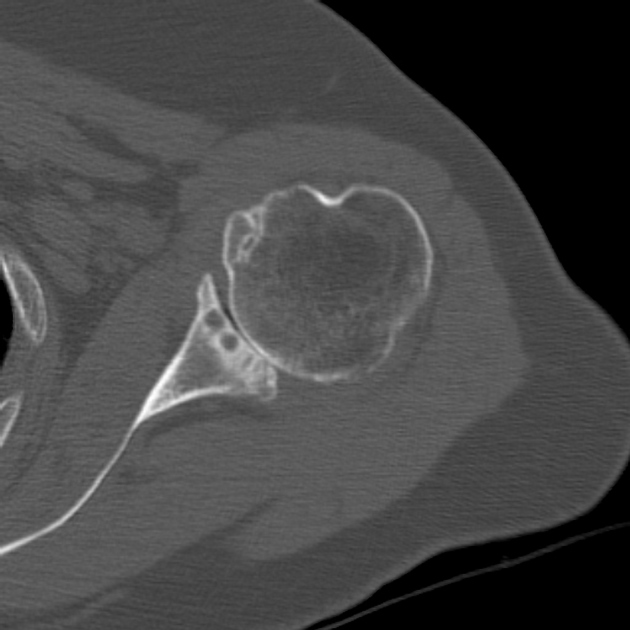

Компьютерная томография не является базовым исследованием для диагностики артроза плечевого сустава, потому что не позволяет достоверно оценить состояние суставного хряща и мягких тканей, в том числе ротаторной манжеты и синовиальной оболочки, без использования контрастирования. Артроз плечевого сустава представляет собой дегенеративное заболевание с истончением хряща, субхондральными изменениями и вторичным воспалением мягкотканевых структур. Базовым диагностическим исследованием является магнитно-резонансная томография с режимами подавления сигнала от жира и динамическим контрастным усилением. Оданко КТ выявляет следующие анатомические признаки:

В нативном режиме определяется сужение суставной щели, деформация контуров суставной впадины лопатки и головки плечевой кости с образованием остеофитов.
В режиме сканирования костных структур визуализируются зоны субхондрального склероза и кистозной перестройки кости.
В режиме сканирования мягких тканей определяется утолщение суставной капсулы при выраженном хроническом процессе.
В артериальной фазе контрастирования в случае воспаления фиксируется усиление плотности синовиальной оболочки.
В высокоразрешающем режиме выявляются кальцинаты в капсуле и сухожилиях при длительном течении заболевания.
В режиме трёхмерной реконструкции уточняется пространственное соотношение суставных поверхностей и выраженность костных деформаций.

Диагностические преимущества компьютерного сканирования

МСКТ позволяет детально визуализировать следующие диагностические параметры:

• Размеры и форма суставной щели с количественной оценкой её сужения.
• Структура субхондральной кости с определением степени склероза и кистозной перестройки.
• Размеры и форма краевых остеофитов на суставных поверхностях.
• Деформация суставных элементов с нарушением нормальных анатомических взаимоотношений.
• Наличие кальцинатов в области сухожилий или суставной капсулы.
• Изменения рельефа суставной поверхности с уточнением их степени выраженности.

Диагностические ограничения КТ

Компьютерная томография имеет ряд ограничений, и с её помощью не всегда удаётся точно визуализировать следующие аспекты:

• Начальные стадии дегенерации суставного хряща без выраженного изменения костной плотности.
• Структура мягких тканей сустава без использования контрастных средств.
• Точные признаки воспаления в суставной капсуле без проведения МРТ или контрастной КТ.
• Малые повреждения ротаторной манжеты плеча без нарушения анатомии кости.
• Малые субхондральные кисты без выраженного увеличения объёма.
• Структура суставной жидкости при слабовыраженном выпоте.

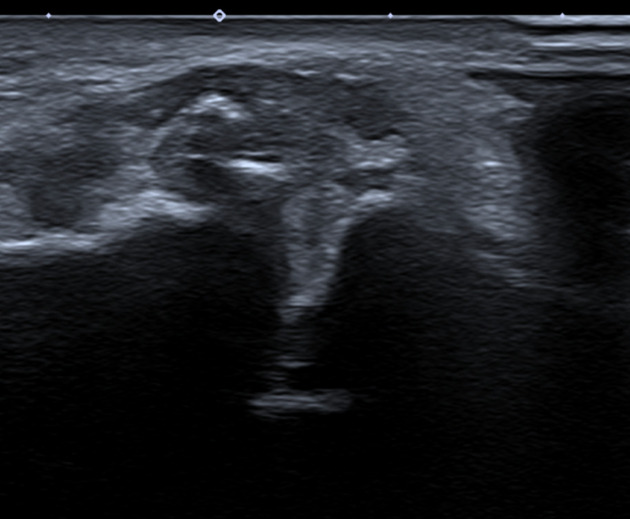

Ультразвуковое исследование не является базовым для диагностики артроза плечевого сустава, потому что не обеспечивает визуализации глубоких суставных структур, в частности субхондральной кости и полной картины состояния суставного хряща, а также ограничено в оценке капсулы и синовиальной оболочки при начальных изменениях. Клсвенно УЗИ выявляет следующие анатомические признаки:

В серошкальном режиме определяется неровность суставной поверхности с истончением гиалинового хряща и нарушением нормальной эхоструктуры.
В серошкальном режиме фиксируются краевые остеофиты в виде гиперэхогенных образований с акустической тенью.
В динамическом режиме выявляется ограничение объёма движений и скольжения суставных поверхностей при функциональных пробах.
В режиме цветового допплеровского картирования определяется усиление сосудистого рисунка в зоне воспалённой капсулы при активном синовите.
В энергетическом допплеровском режиме выявляется гиперваскуляризация при обострении хронического воспаления суставной оболочки.
В В-режиме возможно выявление выпота в суставной полости при выраженном синовите.

Диагностические преимущества УЗ-исследования

Ультразвуковая диагностика позволяет детально визуализировать следующие диагностические параметры:

• Толщина суставного хряща и степень его истончения.
• Наличие краевых остеофитов с оценкой их размеров и влияния на движения сустава.
• Структура капсулы и синовиальной оболочки при воспалении.
• Наличие внутрисуставного выпота при активной фазе воспалительного процесса.
• Функциональные изменения сустава при динамическом обследовании.
• Изменение кровоснабжения в области воспалённых тканей при обострении.

Диагностические ограничения УЗИ

Сонография имеет ряд ограничений, и с её помощью не всегда удаётся точно визуализировать следующие аспекты:

• Ранние стадии хрящевой дегенерации без выраженного нарушения эхогенности.
• Тонкие субхондральные кисты без значимого изменения структуры поверхности.
• Малые остеофиты при глубоком расположении и отсутствии акустической тени.
• Структура глубокорасположенных сухожилий при ограниченном доступе ультразвукового датчика.
• Выявление слабовыраженных воспалительных изменений без применения допплерографических режимов высокой чувствительности.
• Точная оценка толщины суставного хряща при отсутствии чёткой визуализации границ слоёв.

Сравнительный анализ методов

Автор: Сысоев Сергей Александрович, ортопед-травматолог

Опыт работы: 37 лет

Ортопед-травматолог

Список литературы:

1. Широков В.А. Боль в плече: патогенез, диагностика, лечение. М.; 2016.
2. Астапенко М. Г., Проблема артрозов в современной ревматологии // Вопросы ревматологии, 1977. №3. - С. 62 - 73.
3. Водянов Н. М., Сулим Н. И., Кондауров В. В. Консервативная терапия деформирующих артрозов. Кемерово, 1993 - 128 с.
4. Чепой В. М. Диагностика и лечение болезней суставов. М.: «Медицина», 1990. - 303 с.
5. Симонян, В.А. Дифференциальная диагностика боли в области плеча  / В.А. Симонян, Я.А. Гончарова, С.К. Евтушенко // Международный неврологический журнал. — 2006. — № 4(8). — С. 138-141.
